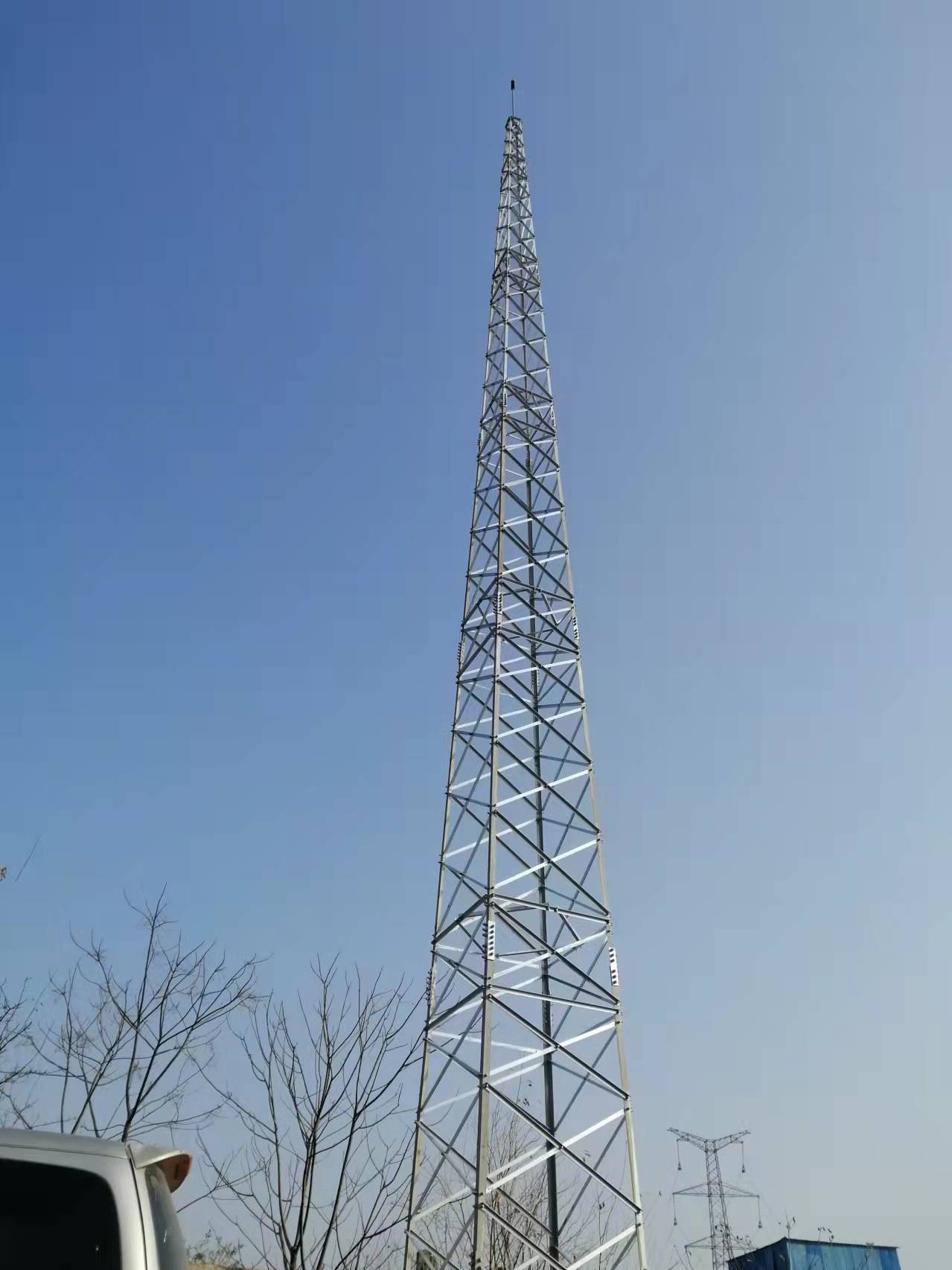

30米避雷针 钢结构接闪杆塔 GFL2-9 GFL2-11

30米避雷针  钢结构接闪杆塔  GFL2-9  GFL2-11
【30米GFL2-9避雷针技术说明】：

1、名称：钢结构接闪杆塔（避雷针或避雷塔）

2、型号号GFL2-9，高度30米。

3、材料采用Q235钢，螺栓采用4.8级。

4、地基承载特征值为150KN/m²。

5、基本风压为0.7KN/m²；允许裹冰：≤10mm。

6、抗震设防烈度：≤8度。

7、整体倾斜度不大于H/1000。

8、塔体构件热镀锌防腐。

9、凯威避雷针理论重量2107KG。

10、接地电阻不大于10欧姆。

【避雷针技术JB-6说明】:

1、设计地耐力按150KN/m2。基坑开挖后应做钎探。

   基坑清整找平后,再浇垫层;垫层采用C10混凝土；基础采用C30混凝土。

   未注明保护层均为40mm。

2、基础立柱中心位置偏差≤10mm；顶面水平偏差≤5mm。

3、基础距离马路小于10米时，应加均压带，防止跨步电压。

【避雷针接地网说明】：

1. 设计每个独立地网用4块接地模块PTD-3；水平接地体采用S50镀锌接地线；

独立避雷针接地电阻小于10欧.如果电阻达不到要求可增加接地模块数量。

2.镀锌扁铁周边敷设适量降阻剂KWD-J。

3.施工完毕后浇水测量实际阻值.反复操作直至达到阻值要求.

4.接地模块PTD-3埋设位置可根据实际情况变动.但其间距应保证不小于3米。

图纸下载（含基础和接地网）30米高GFL2-9钢结构避雷针塔设计图20220120.pdf

c0e21ff7866f34e458894e7f54daf51c.pdf (203.58 KB)
