1欧姆接地网设计技术 4欧姆

1欧姆接地网设计技术说明

（≯4欧姆接地网可以参考本设计）
本工程按第二类防雷建筑物进行设计。

设计依据：

l 《交流电气装置的过电压保护和绝缘配合设计规范》GB/T50064-2014

l 《建筑物防雷设计规范》GB50057-2010

l 《建筑物防雷工程施工及质量验收标准》GB50601-2010

l 《防雷与接地》15D500-505

l 《电气装置安装工程接地装置施工及验收规范》GB50169-2006

1、本接地电阻不大于1欧姆。

   为了雷电流迅速泻入大地，减少对设备的危害，同时也为使接触电位差和跨步电位差满足工作人员人身安全的要求，采用由水平接地体和垂直接地体组成的接地网格。并考虑其他地下管线的布局走向，交叉时应从其他管线下部500mm处穿过。

    在人员经过或停留的接地网外3米范围内的地方或人行通道，应采取防跨步电压措施：采用铺设等电位网垫和采用高阻路面作为安全措施。采用砾石或碎石材料做高阻路面时，为了防止砾石或碎石层被压入泥土中或由于泥浆的的沉积使高阻路面结构层的电阻率降低，结构层的最小厚度应为15-20cm。采用沥青层作为高阻路面时，应铺设使地面电阻率不小于50KΩ.m的5cm厚的沥青层。接地干线埋设深度不小于800mm。接地干线敷设在人员停留或经过的区域时，为防止跨步电压对人员造成伤害，应设立阻止人员的护栏或警示牌。

3、施工现场质量管理

防雷工程施工现场的质量管理，应有相应的施工技术标准、健全的质量管理体系、施工质量检验制度。施工单位应有相应的施工资质。在施工中使用的各种计量器具，应经法定计量认证机构检定合格，并应在检定合格有效期内使用。

4、施工质量控制

施工中的主要设备、材料、成品、半成品、加工件等进场检验应有记录，确认符合本设计及相关规范后再在施工中应用。对进入市场的新产品等进场验收，供应商应提供安装、使用、维护等技术文件。当对采用的主要设备等存在异议时，应由异议的一方可委托相关实验室进行抽样检测，并出具相关结论。

开工前，施工方应编制施工方案和施工工序，得到建设单位或相关单位确认后方可开工。各工序进行质量控制，每道工序完成后，应进行检验。相关各专业工种之间应进行交接检验，并应形成记录（应包含隐蔽工程记录）。

5、接地装置安装工序
    人工接地体应按设计要求位置开挖沟槽，打入人工垂直接地体或敷设金属接地模块（管），人行通道下辐射等电位网垫，且使用水平接地体进行电气连接。

整个过程应经检查确认并做隐蔽工程验收记录。

等电位网垫的主要优点：

    等电位网垫由0.3mm厚度的紫铜箔编织而成，网格尺寸是0.6*0.6m，具有导通效果好，施工简单便携和反复利用的特点。埋设深度一般在0.3-0.5米，位于人行通道的高阻路面下部。每个等电位网垫都有连接件，可以组合成需要的形状。

离子接地棒（接地极）的主要优点：

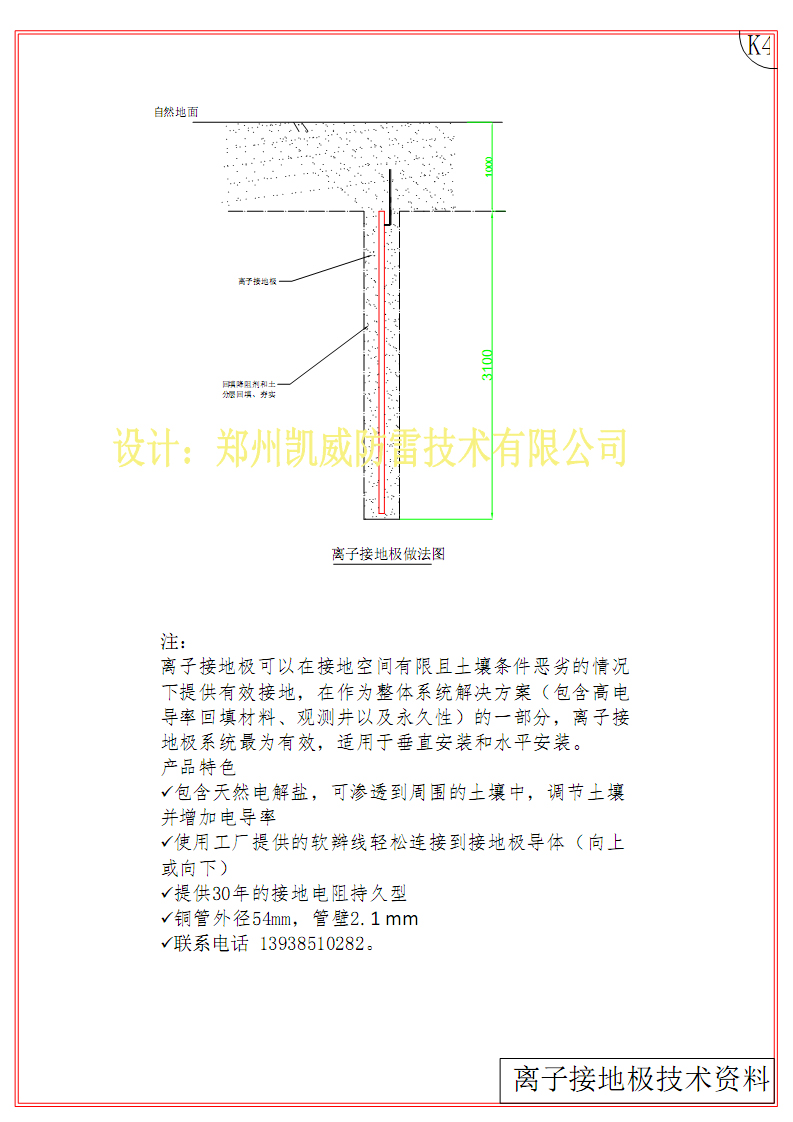

离子接地极可以在接地空间有限且土壤条件恶劣的情况下提供有效接地，在作为整体系统解决方案（包含高电导率回填材料、观测井以及永久性）的一部分，离子接地极系统最为有效，适用于垂直安装和水平安装。接地电阻受季节降水影响小，接地电阻不反弹。根据需要，可在顶部加注降阻材料。

产品特色：

l 包含天然电解盐，可渗透到周围的土壤中，调节土壤并增加电导率

l 使用工厂提供的软辫线轻松连接到接地极导体（向上或向下）

l 提供30年的接地电阻持久型

l 铜管外径54mm，管壁2.1 mm

镀铜接地棒的优点：

  钢芯外部的铜层厚度为0.254mm，导电性好，抗腐蚀性强，本产品具有UL认证。

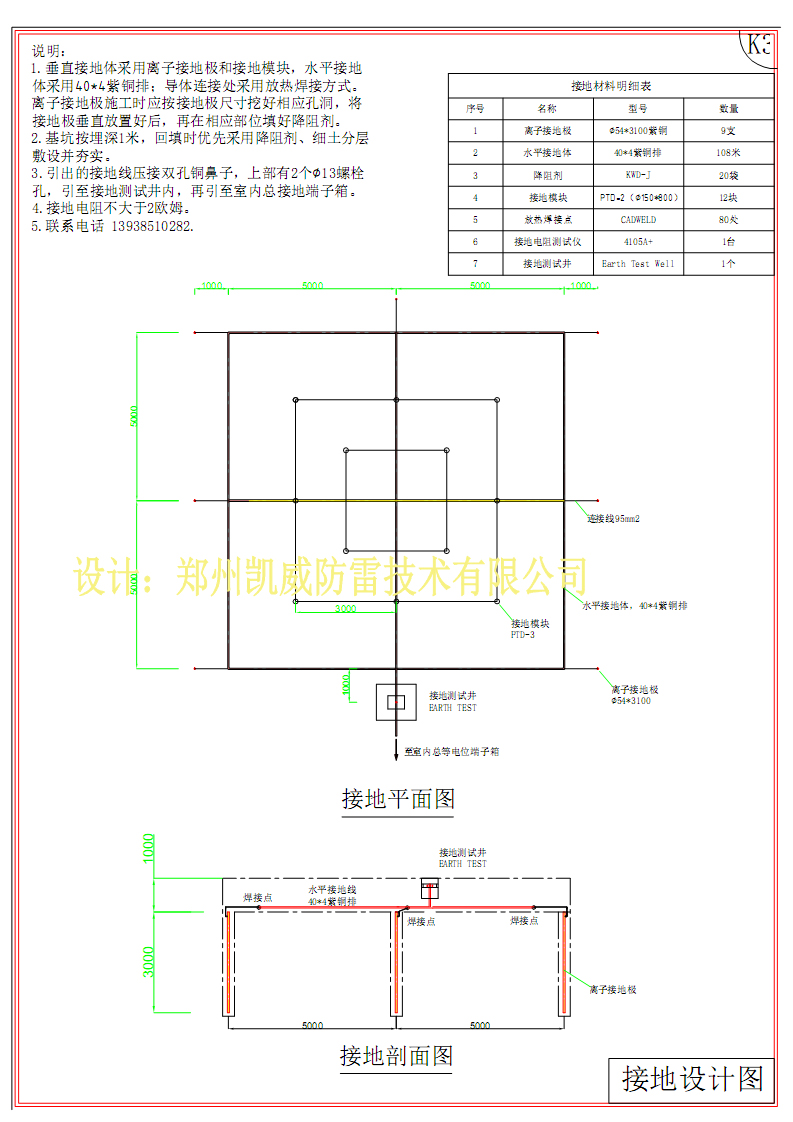

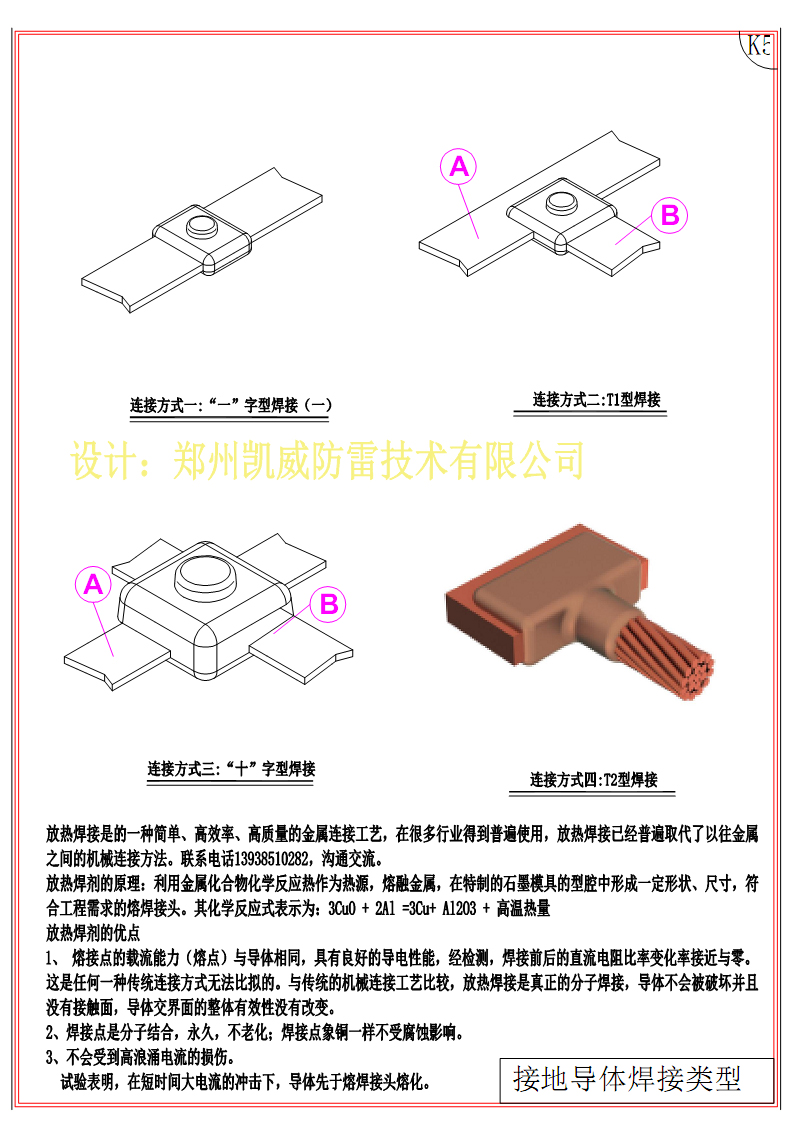

接地网设计图01

接地网设计图02


接地网设计图03

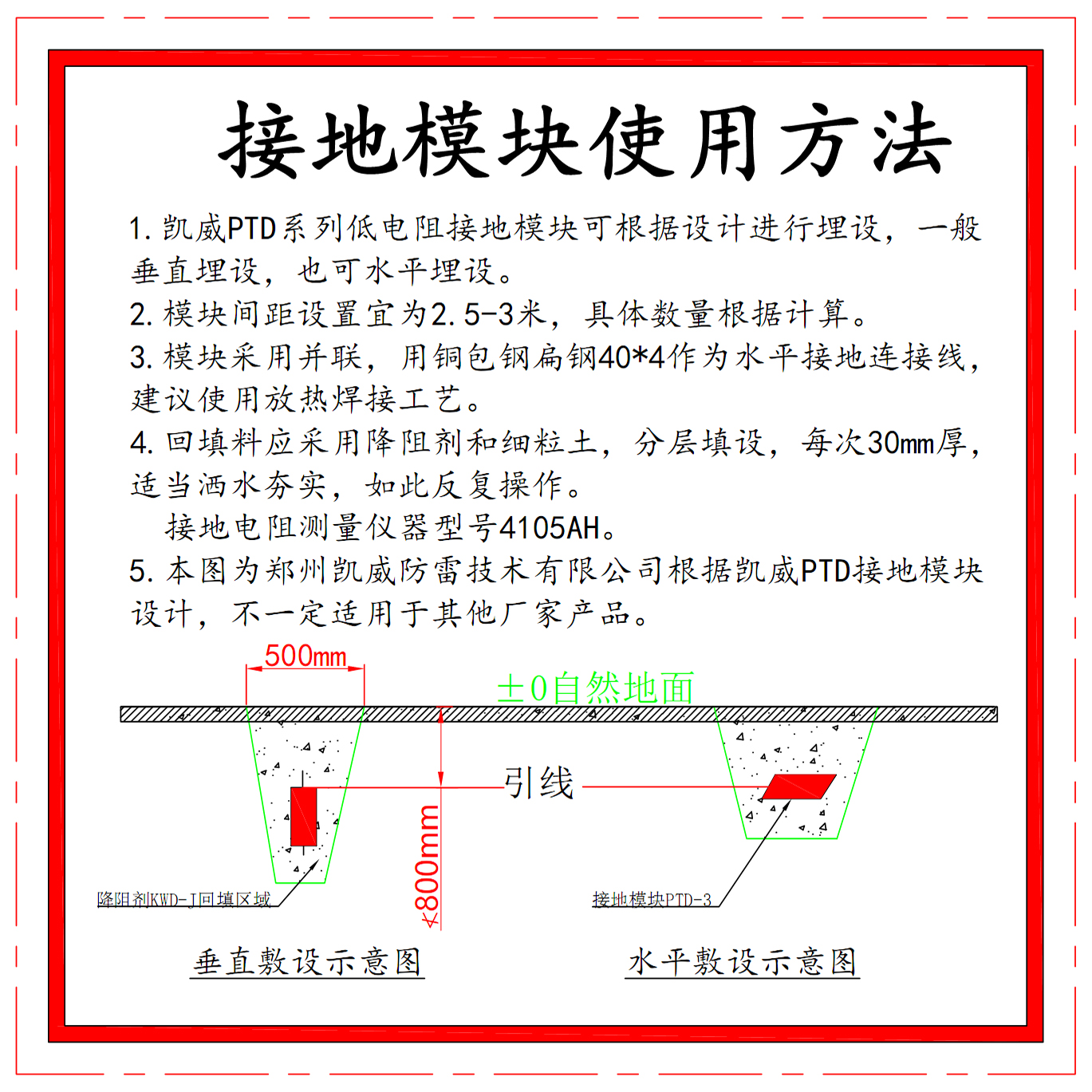

接地模块制作接地网
