镀锡铜电缆夹 cable clip tin plated copper

镀锡铜电缆夹 cable clip tin plated copper

PRODUCT:  Cable Clip with bolt&nut for 125mm2 （dia=14+1 mm)
用途：120或125mm2的接地铜绞线（去除绝缘皮后使用）与其他金属部件的电气连接；
            螺栓孔匹配M12螺栓。


实物照片/镀锡（1）

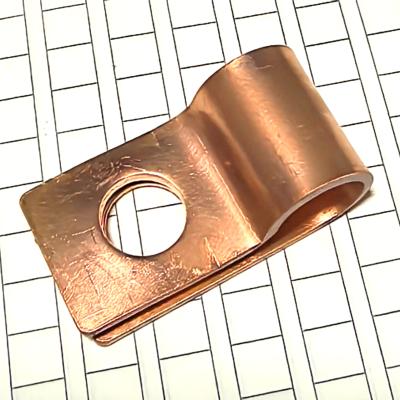

实物照片/不镀锡  （2）

Part Number 1 :RS125/RD14

Part Number 2 :RS38/RD10

使用方法：

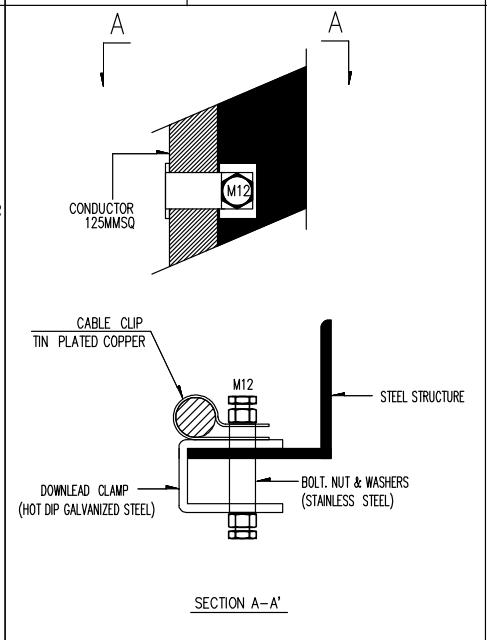

铜绞线与钢构件连接用法图（3）

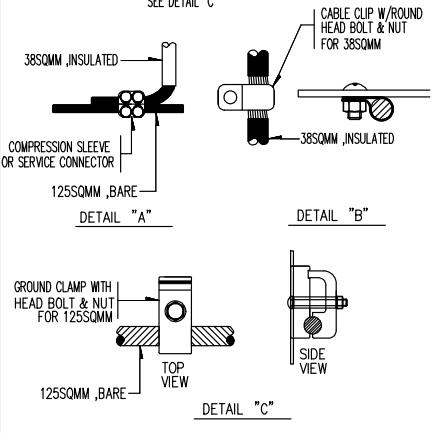

铜绞线与钢板/桥架等连接用法图DETAIL B（4）

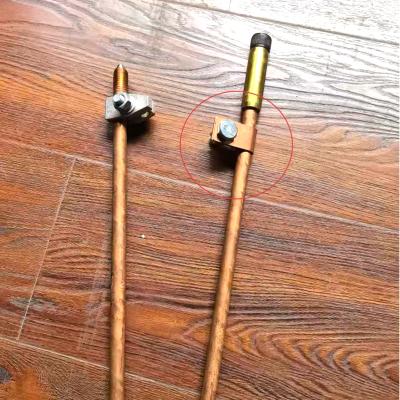

固定14mm圆形导体（铜棒/镀铜棒）用法图（5）
本产品一般用于出口项目，详情请沟通我公司业务人员，谢谢。
