接地引出装置 轨道交通地铁站综合接地系统
产品介绍
在地铁综合接地系统中，由于故障电流（杂散电流）的防护要求，接地网位于其结构底板下面，地铁站台的电气设备接地时，须通过接地引出装置与主接地网连接。以往通常是直接从结构底板中引出接地引下线或通过PVC管引出接地引下线，采用这种方式，容易出现达不到故障电流（杂散电流）的防护要求，地下水容易从接地引出线处渗出，达不到地铁接地设计要求。

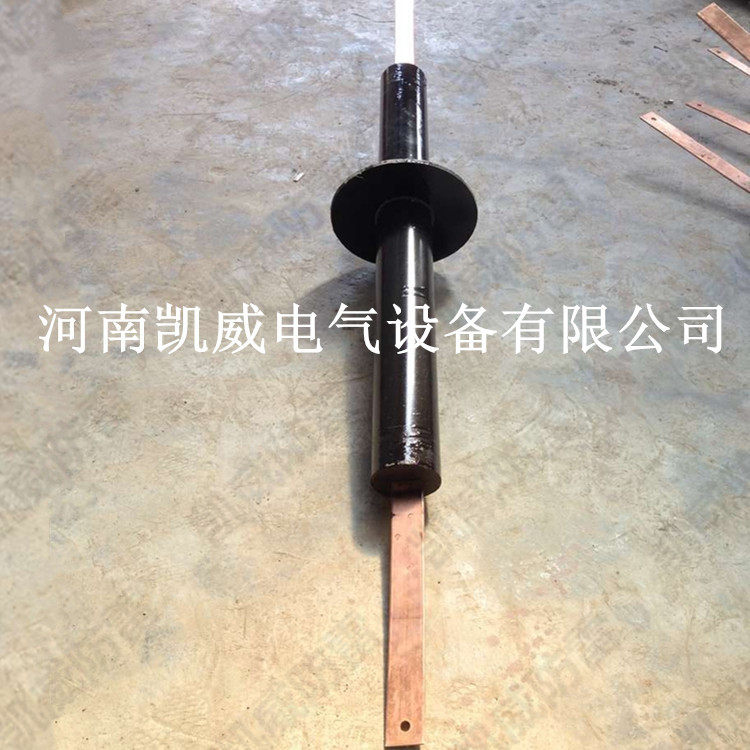

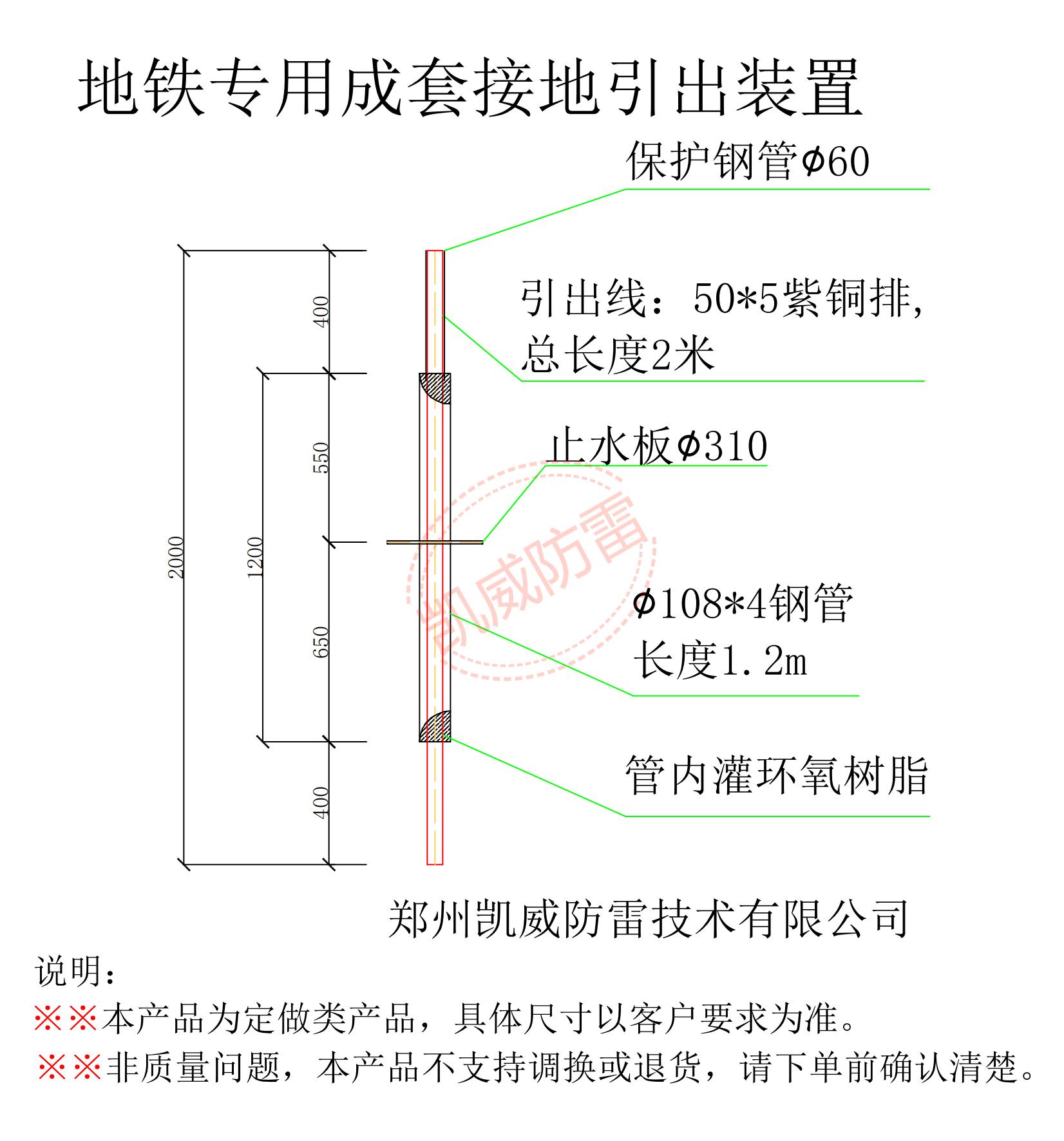

接地引出装置是由保护管、止水环、接地引出线、绝缘填充材料等几部分构成。保护管选用304不锈钢或非磁性钢管材料，接地引出线采用T2铜排，保护管中空部分填充绝缘材料，具有结构合理、工艺先进、材料选择科学、质量稳定可靠、施工安装方便等优点。可以实现电力设备接地、信号设备接地、防雷接地与综合接地网相连接时，能有效防止地下水渗出，达到故障电流（杂散电流）的防护要求。
型号规格详细咨询凯威.
KWD- 1200型 Ø 108 mm × 1000 mm KWD- 1400型 Ø 108 mm × 1100 mm
KWD- 1300型 Ø 108 mm × 1300 mm KWD- 1500型 Ø 108 mm × 1500 mm
KWD- 1800型 Ø 108 mm × 1800 mm KWD- 2100型 Ø 108 mm × 2100 mm
