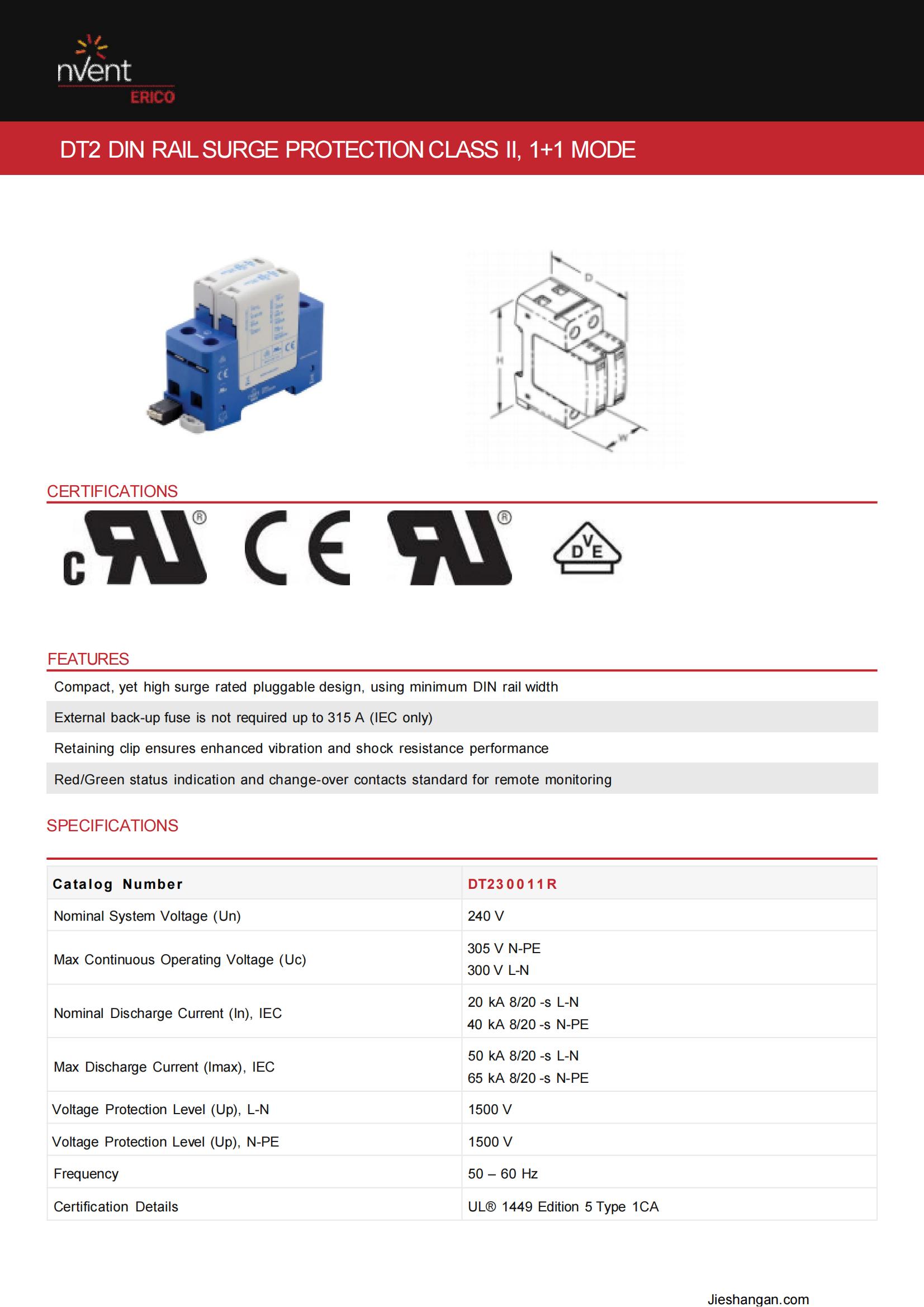

UL认证防雷器 浪涌保护器 DT230011R 单相电源防雷器 艾力高ERICO

Part Number

DT230011R

公称系统电压 (Un)

240 V

最大持续操作电压 (Uc)

300 V L-N；305 V N-PE

公称放电电流 (In), IEC

20 kA 8/20 μs L-N；40 kA 8/20 μs N-PE

最大放电电流 (Imax), IEC

50 kA 8/20 μs L-N；65 kA 8/20 μs N-PE

电压保护水平 (Up), L-N

1,500 V

电压保护水平 (Up), N-PE

1,500 V

​后备熔断 @ Isccr

250 A @ 50 kA；315 A @ 25 kA

响应时间, L-N

25 ns Max

响应时间, N-PE

100 ns Max

保护模式

L-N；N-PE

短路电流额定值 (Isccr)

25 kA；50 kA

暂时过电压 120分钟 （Ut/mode）, L-N

442 V 安全失效

暂时耐受过电压 200 ms （Ut）, N-PE

1,200 V

暂时耐受过电压 5 s （Ut）, L-N

337 V

公称放电电流 (In), UL

20 kA 8/20 μs

短路电流额定值 (SCCR)

150 kA

电压保护等级 (VPR)，L-N

1,200 V

电压保护等级 (VPR), N-PE

1,000 V

技术

热断开

连接，实心

35 mm² Max

连接，绞合

25 mm² Max

扭矩 (TQ)

4.5 N-m

湿度

5 – 95 % RH

温度

-35 至 85 °C

外壳材质

UL® 94V-0 热塑性塑料

外壳防护等级

IP 20

Mounting

35 mm 顶帽式 DIN 轨

远程触点分断容量

1.0 A @ 250 VAC；1.0 A @ 125 VAC
0.5 A @ 48 VDC；0.5 A @ 24 VDC；0.5 A @ 12 VDC

远程触点

是

状态指示

机械旗形组件

深度 (D)

69 mm

高度 (H)

90 mm

宽度 (W)

36 mm

元件重量

0.24 kg

认证详情

UL® 1449 版本 4 1CA 类

符合规定

EN 61643-11 2类、IEC® 61643-11 II 类

更换模块

DT2300M 、SGT240M

Certifications

CE, ERICO DT2 Series、cURus、VDE

UPC

78285693867

EAN-13

0782856938675
