15米监控塔设计图及基础接地设计图

发布时间：2025-09-02 来源：凯威防雷浏览量：次

15米监控塔说明

1、摄像机安装高度约15米高。

2、根据需要可设置平台、爬梯。

3、顶部承重<100kg。

4、本产品按客户要求定做。

5、制图:郑州凯威防雷技术有限公司

6、具体细节请联系沟通。

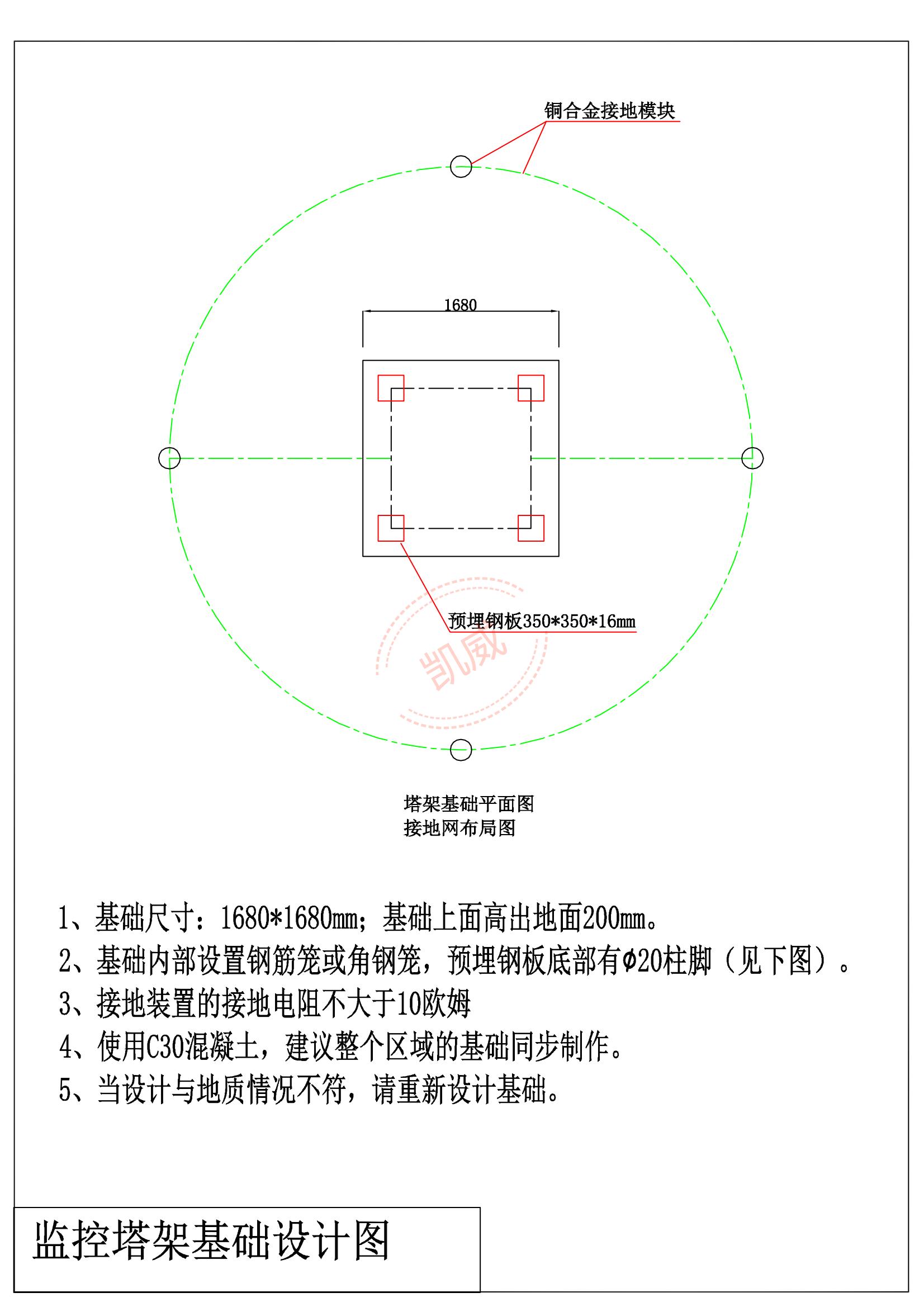

基础说明：

1、基础尺寸:1680*1680mm;基础上面高出地面200mm。

2、基础内部设置钢筋笼或角钢笼，预埋钢板底部有φ20柱脚(见下图)

3、接地装置的接地电阻不大于10欧姆，使用镀铜接地材料（接地模块等）。

4、使用C30混凝土，建议整个区域的基础同步制作。

5、当设计与地质情况不符，请重新设计基础。

15米监控塔设计图 及基础接地设计图
