11米避雷针 GH-1 GH-3

 11米避雷针设计图  接地网制作 GH-3 GH-4

高度：11米，
型号:0.4KN/M2；GH-1,GH-2
型号:0.7KN/M2；GH-3,GH-4
材质：Q235B钢热镀锌，针尖选配304不锈钢材质；
基础型号：JD-2，安装方式：吊车吊装，底部地脚螺栓固定；
用途：需要独立避雷针的场所；重量：459KG；
特点：外表美观，安装简单，抗风性强，寿命大于30年。
接地：接地电阻不大于10欧姆，使用PTD-3型接地模块和DXG-S50接地线。
具体参数请查看图纸。

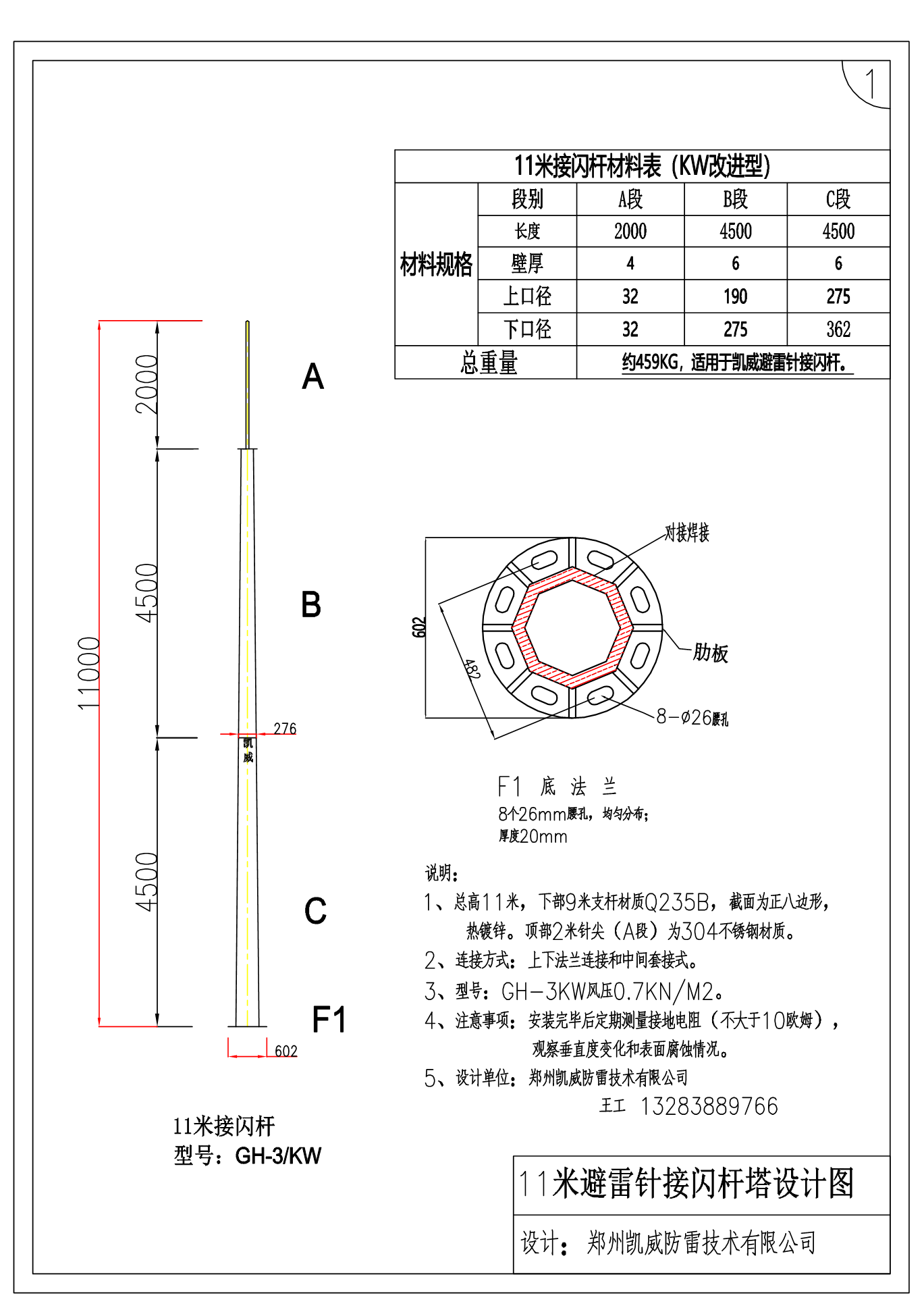

11米避雷针设计图纸(1)

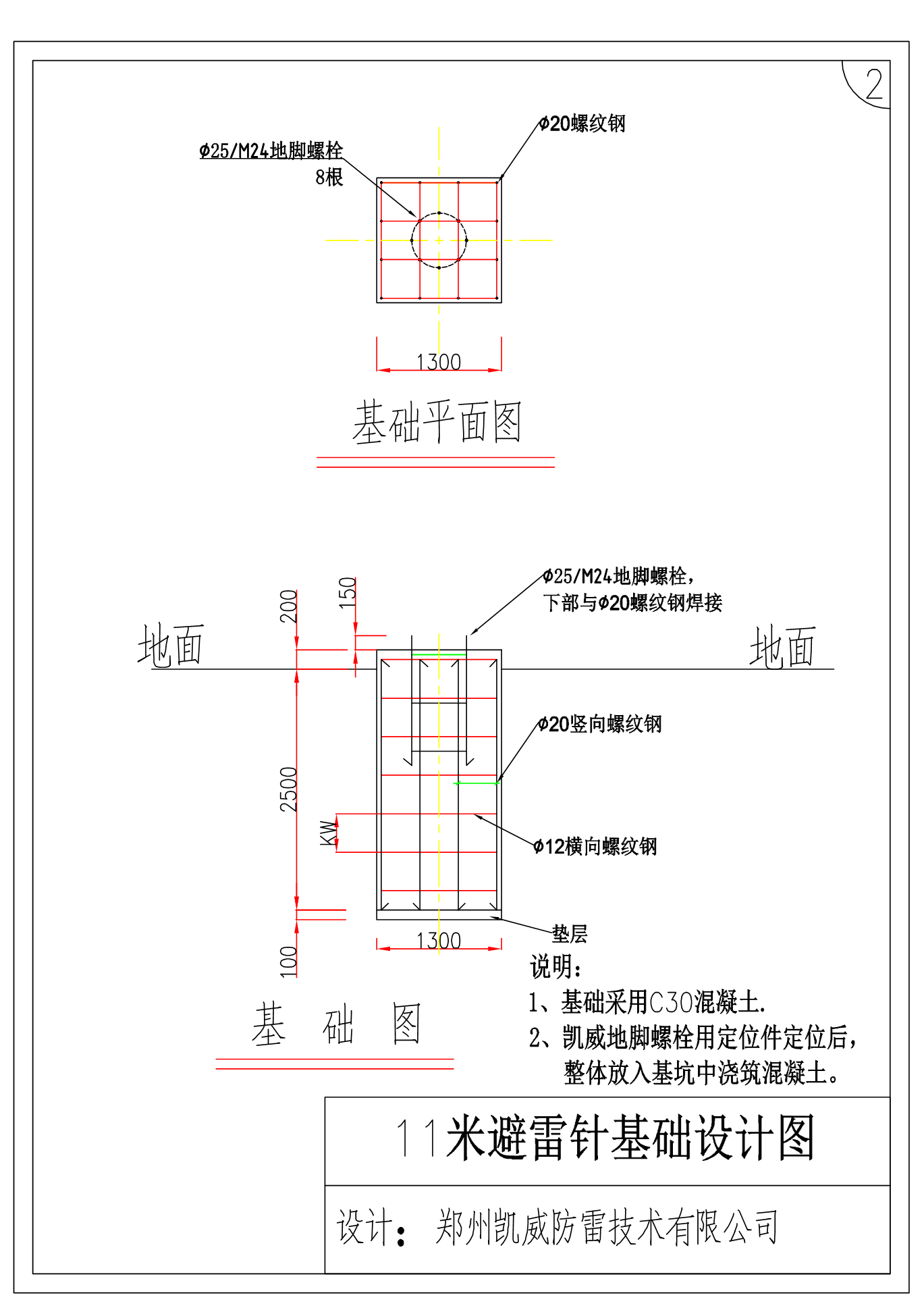

11米避雷针设计图纸(2)

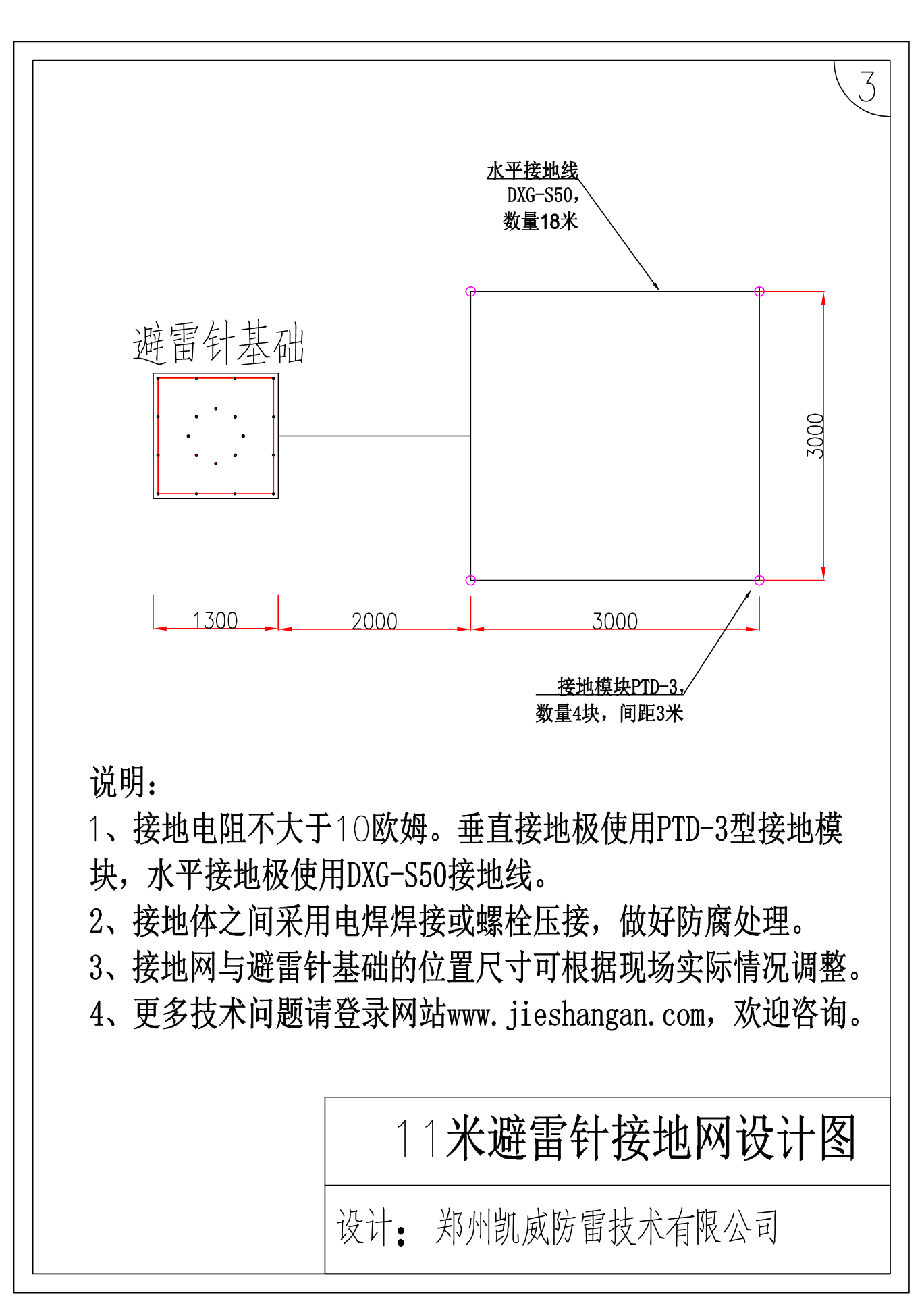

11米避雷针设计图纸(3)

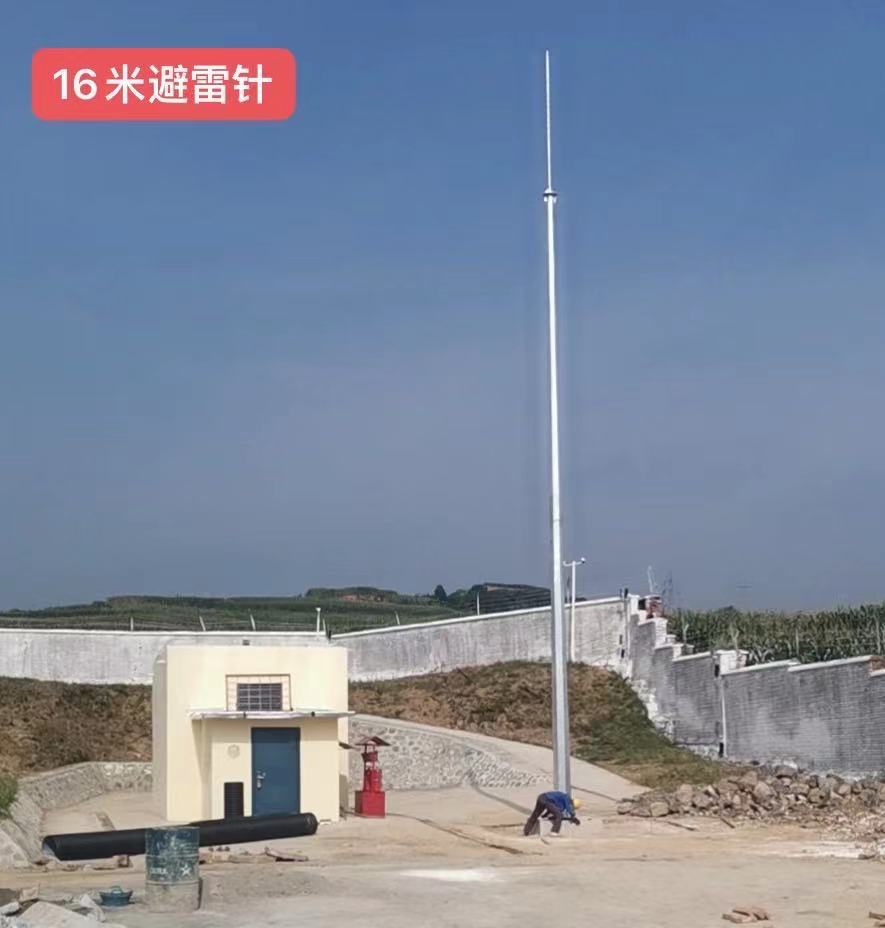

安装案例如下图：

图：16米避雷针，11米避雷针外观一样，只是高度不同。

11米避雷针整套设计图纸：11米钢管避雷针和基础设计图20210825.pdf

5447fbcfd289c3cbf354c04c1ac7b14f.pdf (284.97 KB)
