25米钢管避雷针（增强型）设计图

25米增强型钢管杆避雷针使用说明书

1 概述

GH系列环形钢管杆避雷针是一种防直击雷装置，具有接闪、疏导雷电流入地及抗侧击的功能。其外形美观、重量轻、安装方便、适用于易燃易爆场所（弹药库、雷管库等）、基站、通讯设备、建筑物的直击雷防护。

2  工作原理

      GH避雷针受雷时，由接闪器接闪，并将雷电流疏导入地。其结构能抑制由于接闪器接闪引起的对被保护物的侧击。

3 技术指标

其他高度20-46米，请联系我公司技术人员：13283889766
4 结构特征

避雷塔有A01、A、B、C、D、E……等段，根据所需高度，自行搭配各段。各段均应热镀锌。

（A01段可根据实际需要，选择普天PTU-3.1优化避雷针，增加保护范围和安全性能。）

5 使用、维护

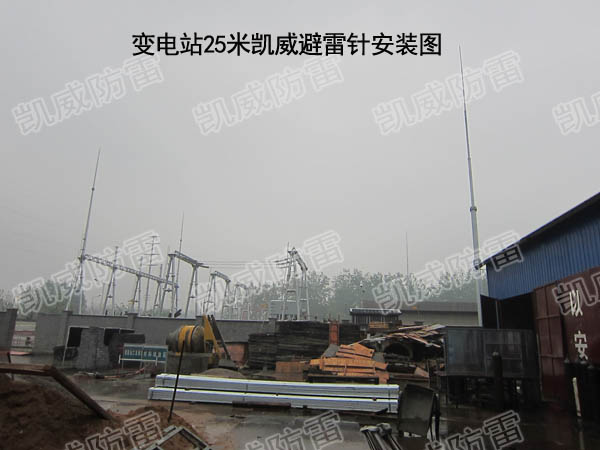

5.1 安装方法

将避雷针的各段首尾连接（法兰连接或插接法），固定在预埋的基础底座上。

（有些配件需要工程商根据实际情况加工。）可以人工安装也可以机械吊装。

5.2注意事项

    避雷针的接地必须良好，其接地电阻值不大于10Ω，接地材料建议采用郑州普天防雷公司的接地模块PTD-3，每组地网4-10块。

5.3维护与检查

    每年雷雨季节前须按以下内容进行检查：

    ⑴ 各连接部位的连接应可靠，不允许松动；

    ⑵ 避雷针的接地必须良好,接地电阻值不大于10Ω。

25米钢管避雷针（增强型）设计图纸下载：

25米加大型避雷针设计图20190615.pdf

c727986bddc3567d1b89e37e5ad4823b.pdf (51.70 KB)
