19米钢管避雷针设计图GH-37和GH-39

发布时间：2019-01-23 来源：凯威防雷浏览量：次

GH系列环形钢管杆避雷针是一种防直击雷装置，具有接闪、疏导雷电流入地及抗侧击的功能。其外形美观、重量轻、安装方便、适用于易燃易爆场所（弹药库、雷管库等）、基站、通讯设备、建筑物的直击雷防护。
避雷针塔有A01、A、B、C、D、E等段现场插接组合而成，根据所需高度，自行搭配各段。各段均热镀锌。
根据实际需要，可以将A01段改为凯威提前放电式避雷针PTU-3.1或艾力高避雷针SI25/SI40/SI60/系统3000增强型接闪器，以增加保护范围和安全性能。

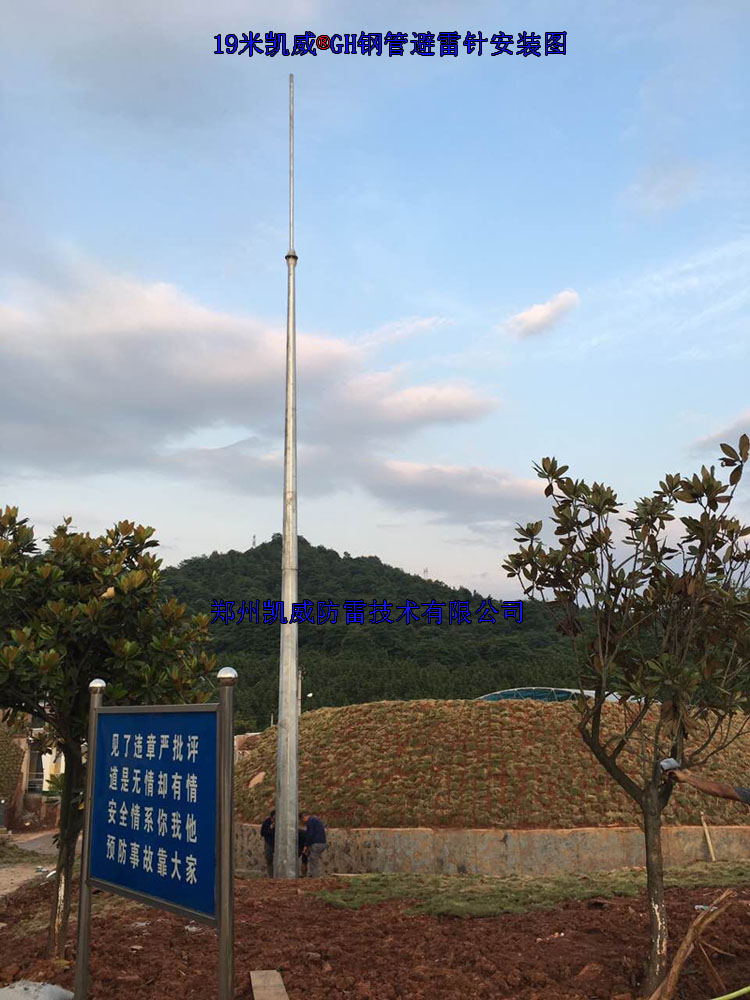

湖南某地19米凯威环形钢管避雷针安装图
郑州凯威防雷技术有限公司隶属于河南凯威电气设备有限公司，主要经营业务是：防雷器材、避雷针、接地材料的生产销售；防雷工程设计施工；防雷产品和技术的进出口；公司位于郑州市高新技术产业开发区电子电器产业园9#，欢迎新老客户莅临指导工作。
更多避雷针产品请查看网站：http://www.chinaobo.cn/cpzx/4/
<

GH系列环形钢管杆独立接闪杆选用表
编号	总高度 H（m）	基本风压（kN/m²）		修正后的地基承载力特征值（kN/m²）		照明台			杆塔总重量（㎏）	基础形式编号
		基本风压（kN/m²）		修正后的地基承载力特征值（kN/m²）		照明台
		0.4	0.7	100	150	无	单	双
GH-1	11	√		√		√			305	JD-1
GH-2	11	√			√	√			305	JD-1
GH-3	11		√	√		√			364	JD-1
GH-4	11		√		√	√			364	JD-1
GH-5	13	√		√		√			398	JD-1
GH-6	13	√			√	√			398	JD-1
GH-7	13		√	√		√			475	JD-1
GH-8	13		√		√	√			475	JD-1
GH-9	15	√		√		√			500	JD-2
GH-10	15	√		√			√		500	JD-2
GH-11	15	√		√				√	500	JD-2
GH-12	15	√			√	√			500	JD-2
GH-13	15	√			√		√		500	JD-2
GH-14	15	√			√			√	500	JD-2
GH-15	15		√	√		√			597	JD-2
GH-16	15		√	√			√		597	JD-2
GH-17	15		√	√				√	597	JD-2
GH-18	15		√		√	√			597	JD-2
GH-19	15		√		√		√		597	JD-2
GH-20	15		√		√			√	597	JD-2
GH-21	17	√		√		√			611	JD-2
GH-22	17	√		√			√		611	JD-2
GH-23	17	√		√				√	611	JD-2
GH-24	17	√			√	√			611	JD-2
GH-25	17	√			√		√		611	JD-2
GH-26	17	√			√			√	611	JD-2
GH-27	17		√	√		√			731	JD-2
GH-28	17		√	√			√		731	JD-2
GH-29	17		√	√				√	731	JD-2
GH-30	17		√		√	√			731	JD-2
GH-31	17		√		√		√		731	JD-2
GH-32	17		√		√			√	731	JD-2
GH-33	19	√		√		√			732	JD-2
GH-34	19	√		√				√	732	JD-2
GH-35	19	√			√	√			732	JD-2
GH-36	19	√			√			√	732	JD-2
GH-37	19			√		√			875	JD-2
GH-38	19			√				√	875	JD-2
GH-39	19				√	√			875	JD-2
GH-40	19				√			√	875	JD-2

19米钢管避雷针GH-39设计图.pdf

b9ee92d9f3a043176314582f40187f14.pdf (228.52 KB)
