25米钢结构接闪杆塔GFL2-7设计图纸
发布时间:2024-07-22 来源:凯威防雷 浏览量:次
25米钢结构接闪杆塔GFL2-7设计图纸:
本图纸亦适用于GFL2-5、GFL2-6、GFL2-8(需另配照明台),也未设置攀爬用途的脚钉。
说明:
1. 技术标准:
国家建筑标准设计图集《建筑物防雷设施安装》15D501;
国家标准《建筑物防雷设计规范》GB50057-2010;
国家标准《建筑物雷电防护装置检测技术规范》GB/T21431-2023;
国家标准《建筑物防雷工程施工与质量验收标准》GB50601-2010等。
2.避雷针(接闪杆塔)保护范围计算:
避雷针的保护半径与高度(h)有关,以及与所现的保护半径有关,
hr为滚球半径(闪击距离)
第一类建筑物为hr=30米、第二类建筑物为hr=45米、第三类建筑物为hr=60米
保护范围采用规范之计算公式:
Rx=½{h(2hr-h)}-½{hx(2hr-hx)}
其中Rx为避雷针在距离地面hx米处的保护半径(米);
hr为滚球半径,根据建筑物类别取值30、45、60;
hx为被保护物的高度
结合本项目的实际情况计算。
3.应单独设置人工接地网,接地产品采用具有UL认证的ERICO品牌的铜覆钢接地棒,
采用4组,型号是UL-635880,(或使用∅150mm梅花型接地模块),接地电阻不宜大于10欧姆。
4.基础图及接地网布局图请联系郑州凯威防雷公司。
——本文用于技术交流,仅供参考,不当之处请批评指正——

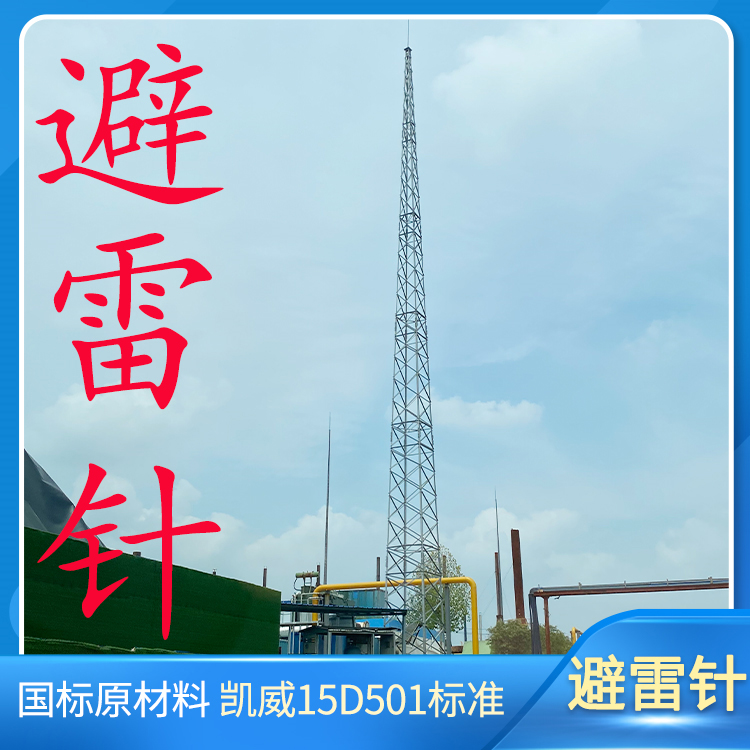

![35米避雷针750ZT3.jpg](/d/file/biaozhun/2024-07-22/7769d9796cbefdb18c778a8ee6ad7936.jpg)
免责声明:本文文字描述不严谨,导致客户的误解,本公司深表歉意。
图纸下载:25米钢结构接闪杆塔避雷针GFL2-7设计图20240722.pdf
